Sieci bezprzewodowe na urządzeniach Mikrotik

Sieci bezprzewodowe na urządzeniach Mikrotik

Mikrotik to łotewska firm produkująca routery, przełączniki, punkty dostępowe i inny sprzęt sieciowy działający pod kontrolą własnościowego oprogramowania (RouterOS/SwOS) wikipedia, strona domowa, dokumentacja RouterOS.

Sprzęt oparty o RouterOS można konfigurować między innymi z [1]:

z linii poleceń – przez SSH, telnet, konsolę,
przez wbudowaną aplikację webową (WebFig),
aplikację okienkową dla systemu Windows (Winbox).

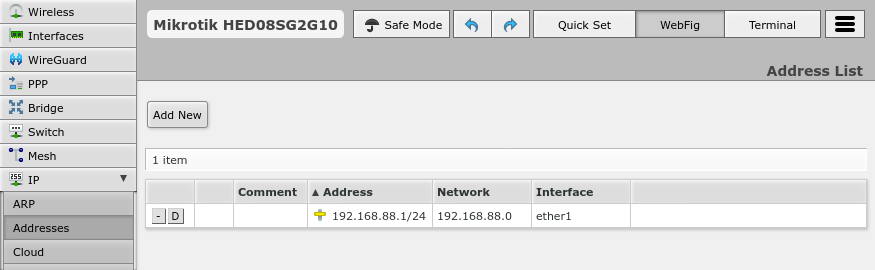

W domyślnej konfiguracji część sprzętu firmy Mikrotik ma ustawiony adres IP 192.168.88.1/24 na interfejsie ether1 oraz aktywne wszystkie narzędzia konfiguracyjne¹⁾.

W materiałach podane są komendy do CLI i zrzuty ekranu z WebFig; można je stosować wymiennie.

Zrzuty ekranu z WebFig zostały "odchudzone" przez wycięcie w edytorze graficznym opcji z domyślnymi wartościami.

RouterOS ma dwie implementacje sieci bezprzewodowych: wireless i wifiwave2.
Materiały są przygotowane dla nowszej – wifiwave2.

Każda zmiana w konfiguracji jest natychmiast wykonywana i zapisywana na trwałe.
Jeśli zmieniając konfigurację odbierzesz sobie dostęp, sprzęt ponowne uruchomiony nie straci błędnych ustawień!

Po skończonych zajęciach zresetuj konfigurację urządzenia na którym pracowałeś do domyślnej!
Możesz to zrobić komendą /system/reset-configuration lub analogicznym przyciskiem w GUI.

Poruszanie się w CLI

Tab podpowiada i autouzupełnia.

Konfiguracja jest zorganizowana hierarchicznie.

Np. będąc na poziomie / można wpisać ip lub /ip żeby dostać się do ustawień IP, bądź ip/address lub /ip/address żeby dostać się do ustawień adresów IP.

Będąc na poziomie /ip/address można wpisać np. / lub ../.. żeby wrócić do najwyższego poziomu, bądź ../route lub /ip/route żeby dostać się do tablic tras, bądź /interface/wifiwave2/ żeby dostać się do konfiguracji sieci bezprzewodowych.

Zwykle na poziomach na których wykonuje się konfigurację dostępne są m. inn. komendy print (wyświetla stan), add / remove (dodaje nowe pozycje), set (zmienia ustawienia wskazanej pozycji) i enable / disable (włącza / wyłącza działanie wybranej pozycji).

Można też wykonywać komendy z innego poziomu poprzedzając go poziomem, np. skądkolwiek można wpisać /tools/ping 1.1.1.1 żeby spróbować wykonać ping do podanego adresu czy /ip/address add interface=ether1 address=172.16.0.1/20 żeby ustawić adres IP.

Poza SSH i portem szeregowym można się też dostać do CLI wybierając z WebFiga opcję Terminal.

Więcej na: https://help.mikrotik.com/docs/display/ROS/Command+Line+Interface

Informacje o interfejsach

Lista interfejsów:
/interface print

Lista interfejsów bezprzewodowych:
/interface/wifiwave2 print [detail]

Możliwości kart:
/interface/wifiwave2/radio print [detail]

Przykład CLI

[admin@Mikrotik] > /interface/print
Flags: X, R - RUNNING
Columns: NAME, TYPE, ACTUAL-MTU, L2MTU, MAX-L2MTU, MAC-ADDRESS
#   NAME    TYPE   ACTUAL-MTU  L2MTU  MAX-L2MTU  MAC-ADDRESS
0 R ether1  ether        1500   1568       9214  48:A9:8A:B8:DA:7D
1   ether2  ether        1500   1568       9214  48:A9:8A:B8:DA:7E
2   ether3  ether        1500   1568       9214  48:A9:8A:B8:DA:7F
3   ether4  ether        1500   1568       9214  48:A9:8A:B8:DA:80
4   ether5  ether        1500   1568       9214  48:A9:8A:B8:DA:81
5 X wifi1   wifi                                 48:A9:8A:B8:DA:82
6 X wifi2   wifi                                 48:A9:8A:B8:DA:83
[admin@Mikrotik] > /interface/wifiwave2 print
Flags: M - MASTER; B - BOUND; X, I, R - RUNNING
Columns: NAME
#     NAME
0 MBX wifi1
1 MBX wifi2
[admin@Mikrotik] > /interface/wifiwave2 print detail
Flags: M - master; D - dynamic; B - bound; X - disabled, I - inactive, R - running
 0 M BX default-name="wifi1" name="wifi1" mac-address=48:A9:8A:B8:DA:82 arp-timeout=auto radio-mac=48:A9:8A:B8:DA:82

 1 M BX default-name="wifi2" name="wifi2" mac-address=48:A9:8A:B8:DA:83 arp-timeout=auto radio-mac=48:A9:8A:B8:DA:83
[admin@Mikrotik] > /interface/wifiwave2/radio print
Flags: L - LOCAL
Columns: RADIO-MAC, INTERFACE
#    RADIO-MAC          INTERFACE
0 L  48:A9:8A:B8:DA:82  wifi1
1 L  48:A9:8A:B8:DA:83  wifi2
[admin@Mikrotik] > /interface/wifiwave2/radio print detail
Flags: L - local
 0 L radio-mac=48:A9:8A:B8:DA:82 phy-id=0 tx-chains=0,1 rx-chains=0,1 bands=5ghz-a:20mhz,5ghz-n:20mhz,20/40mhz,5ghz-ac:20mhz,20/40mhz,20/40/80mhz,5ghz-ax:20mhz,20/40mhz,20/40/80mhz
     ciphers=tkip,ccmp,gcmp,ccmp-256,gcmp-256,cmac,gmac,cmac-256,gmac-256 countries=all
     5g-channels=5180,5200,5220,5240,5260,5280,5300,5320,5500,5520,5540,5560,5580,5600,5620,5640,5660,5680,5700,5720,5745,5765,5785,5805,5825,5845,5865,5885 max-vlans=128 max-interfaces=16
     max-station-interfaces=3 max-peers=120 hw-type="QCA6018" hw-caps=sniffer interface=wifi1

 1 L radio-mac=48:A9:8A:B8:DA:83 phy-id=1 tx-chains=0,1 rx-chains=0,1 bands=2ghz-g:20mhz,2ghz-n:20mhz,20/40mhz,2ghz-ax:20mhz,20/40mhz ciphers=tkip,ccmp,gcmp,ccmp-256,gcmp-256,cmac,gmac,cmac-256,gmac-256
     countries=all 2g-channels=2412,2417,2422,2427,2432,2437,2442,2447,2452,2457,2462,2467,2472 max-vlans=128 max-interfaces=16 max-station-interfaces=3 max-peers=120 hw-type="QCA6018" hw-caps=sniffer
     interface=wifi2

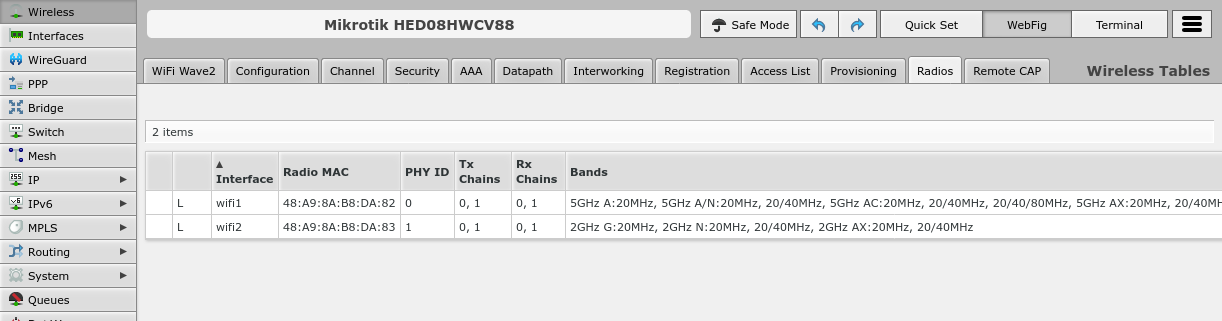

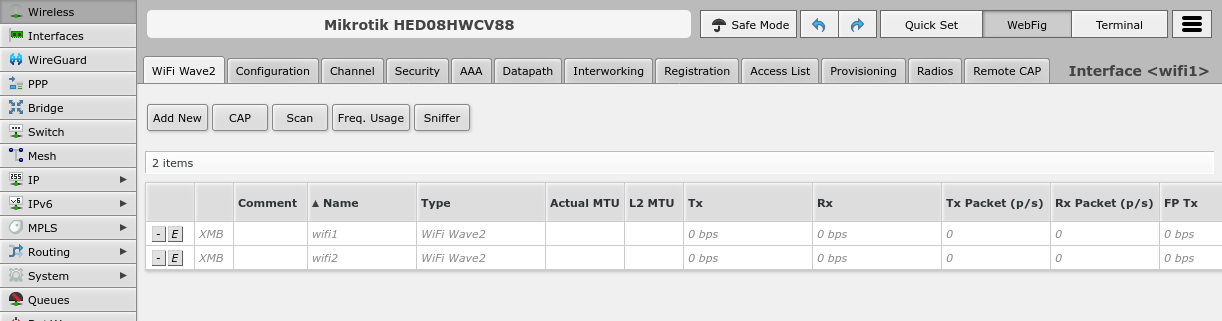

Przykład WebFig

Konfiguracja sieci bezprzewodowej

Wiki RouterOS dla sieci bezprzewodowych Wiki RouterOS dla wifiwave2

Aby skonfigurować kartę bezprzewodową, należy na interfejsie bezprzewodowym ustawić:

konfigurację (configuration) — podstawowe ustawienia takie jak tryb pracy, nazwa sieci, …
kanały (channel) — ustawienia używanych częstotliwości i standardów bezprzewodowych (802.11a/b/g/n/ac/ax/…)
zabezpieczenia (security) — ustawienia uwierzytelniania i szyfrowania w sieci

Każdą z tych kategorii można skonfigurować osobno, a potem gotową konfigurację wybrać w ustawieniach interfejsu, bądź w ustawieniach interfejsu podać wszystko naraz.

Uwaga: Opcja uwierzytelniania WPA3-PSK konfiguruje – wbrew nazwie – uwierzytelnianie SAE, a nie PSK.

Dla konfiguracji istniejącej karty można użyć komendy:
/interface/wifiwave2 set nazwa_karty nazwa_ustawienia=wartość…
np: /interface/wifiwave2 set wlan1 configuration.ssid=MojaSiec

Karty bezprzewodowe są domyślnie wyłączone. Żeby wystartowały, należy je włączyć:
/interface/wifiwave2 enable nazwa_karty
lub /interface/wifiwave2 enable indeks_w_tabelce_wypisanej_przez_print
lub /interface/wifiwave2 set nazwa_karty disabled=no
np: /interface/wifiwave2 enable wifi1

Dla użycia więcej niż jednej sieci na jednej bezprzewodowej karcie sieciowej należy dodać kolejne interfejsy:
/interface/wifiwave2 add master-interface=istniejąca_karta name=nowy_interfejs …

Do wypisania efektywnej konfiguracji sieci bezprzewodowej służy komenda:
/interface/wifiwave2/actual-configuration print [detail]

Przykład CLI

[admin@Mikrotik] > /interface/wifiwave2 set wifi1 configuration.ssid=NazwaSieci
                   configuration.country=Poland configuration.mode=ap
                   channel.width=20/40/80mhz channel.frequency=5170-5330
                   security.authentication-types=wpa2-psk,wpa3-psk security.passphrase=hasloDoSieci
[admin@Mikrotik] > /interface/wifiwave2 enable  wifi1
[admin@Mikrotik] > /interface/wifiwave2/actual-configuration/print detail
 0 ;;; DFS channel availability check (1 min)
   name="wifi1" mac-address=48:A9:8A:B8:DA:82 arp-timeout=auto radio-mac=48:A9:8A:B8:DA:82
   configuration.mode=ap .ssid="NazwaSieci" .country=Poland
   security.authentication-types=wpa2-psk,wpa3-psk .passphrase="hasloDoSieci"
   channel.frequency=5170-5330 .width=20/40/80mhz

 1 name="wifi2" mac-address=48:A9:8A:B8:DA:83 arp-timeout=auto radio-mac=48:A9:8A:B8:DA:83
[admin@Mikrotik] > /interface/wifiwave2/actual-configuration/print detail
 0 name="wifi1" mac-address=48:A9:8A:B8:DA:82 arp-timeout=auto radio-mac=48:A9:8A:B8:DA:82
   configuration.mode=ap .ssid="NazwaSieci" .country=Poland
   security.authentication-types=wpa2-psk,wpa3-psk .passphrase="hasloDoSieci"
   channel.frequency=5170-5330 .width=20/40/80mhz

 1 name="wifi2" mac-address=48:A9:8A:B8:DA:83 arp-timeout=auto radio-mac=48:A9:8A:B8:DA:83

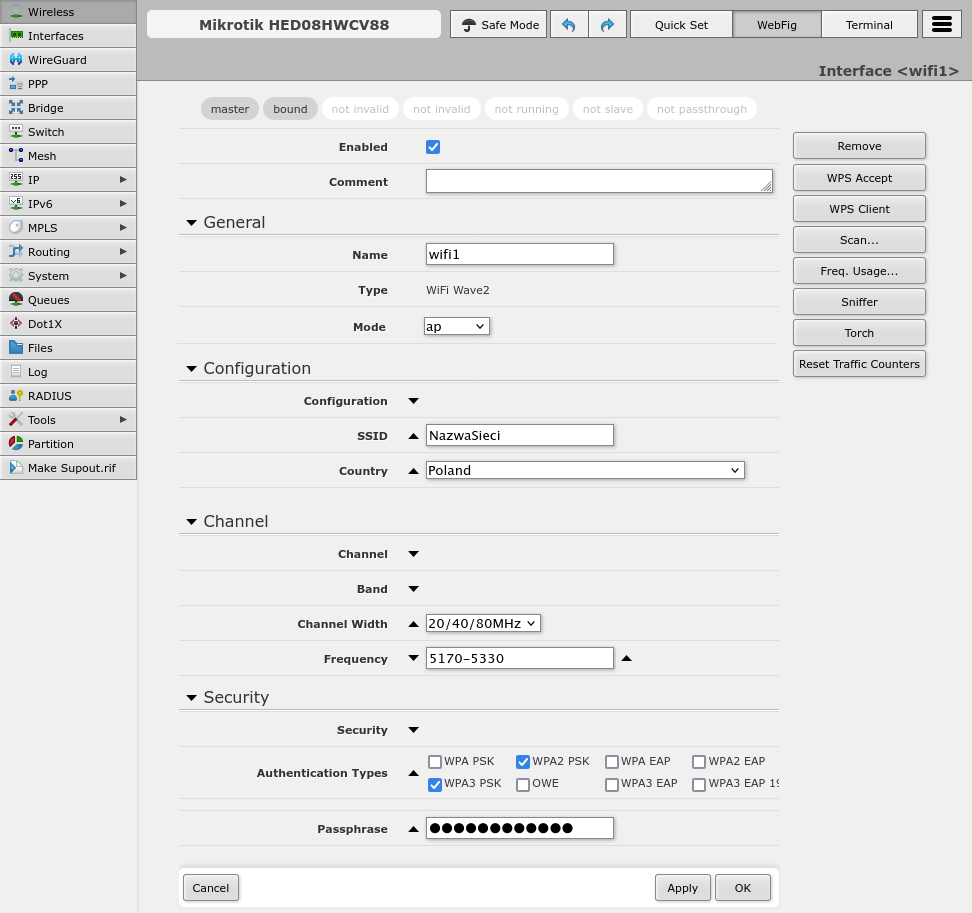

Przykład WebFig

Wyświetlanie listy podłączonych urządzeń

Informacje o podłączonych do sieci bezprzewodowej stacjach można wyświetlić komendą:
/interface/wifiwave2/registration-table print

Przykład CLI

[admin@Mikrotik] > /interface/wifiwave2/registration-table print
Flags: A - AUTHORIZED
Columns: INTERFACE, SSID, MAC-ADDRESS, UPTIME, SIGNAL
#   INTERFACE  SSID        MAC-ADDRESS        UPTIME  SIGNAL
0 A wifi1      NazwaSieci  E0:E1:A9:35:D7:47  1m53s   -28
1 A wifi1      NazwaSieci  58:CE:2A:D8:A6:DA  1m24s   -35

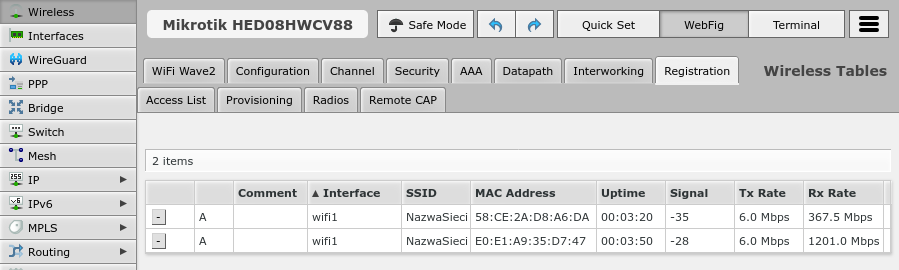

Przykład WebFig

Mostkowanie interfejsów

Aby podłączyć AP do sieci dystrybucyjnej, należy stworzyć (wirtualny) interfejs mostka (=wieloportowego przełącznika) i podłączyć do niego wiele interfejsów:

[link do obrazka]

Przykład CLI

[admin@Mikrotik] > /interface/bridge add name=bridge1
[admin@Mikrotik] > /interface/bridge/port add bridge=bridge1 interface=ether3
[admin@Mikrotik] > /interface/bridge/port add bridge=bridge1 interface=ether4
[admin@Mikrotik] > /interface/bridge/port add bridge=bridge1 interface=wifi1
[admin@Mikrotik] > /interface/bridge print
Flags: X - disabled, R - running
 0 R name="bridge1" mtu=auto actual-mtu=1500 l2mtu=1568 arp=enabled arp-timeout=auto mac-address=48:A9:8A:B8:DA:7F protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes ageing-time=5m
     priority=0x8000 max-message-age=20s forward-delay=15s transmit-hold-count=6 vlan-filtering=no dhcp-snooping=no
[admin@Mikrotik] > /interface/bridge/port print
Flags: I - INACTIVE
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, PATH-COST, INTERNAL-PATH-COST, HORIZON
#   INTERFACE  BRIDGE   HW   PVID  PRIORITY  PATH-COST  INTERNAL-PATH-COST  HORIZON
0 I ether3     bridge1  yes     1  0x80             10                  10  none
1 I ether4     bridge1  yes     1  0x80             10                  10  none
2   wifi1      bridge1          1  0x80             10                  10  none
[admin@Mikrotik] > /interface print
Flags: X, R - RUNNING; S - SLAVE
Columns: NAME, TYPE, ACTUAL-MTU, L2MTU, MAX-L2MTU, MAC-ADDRESS
#    NAME     TYPE    ACTUAL-MTU  L2MTU  MAX-L2MTU  MAC-ADDRESS
0 R  ether1   ether         1500   1568       9214  48:A9:8A:B8:DA:7D
1    ether2   ether         1500   1568       9214  48:A9:8A:B8:DA:7E
2  S ether3   ether         1500   1568       9214  48:A9:8A:B8:DA:7F
3  S ether4   ether         1500   1568       9214  48:A9:8A:B8:DA:80
4    ether5   ether         1500   1568       9214  48:A9:8A:B8:DA:81
5 R  bridge1  bridge        1500   1568             48:A9:8A:B8:DA:7F
6 RS wifi1    wifi          1500                    48:A9:8A:B8:DA:82
7 X  wifi2    wifi                                  48:A9:8A:B8:DA:83

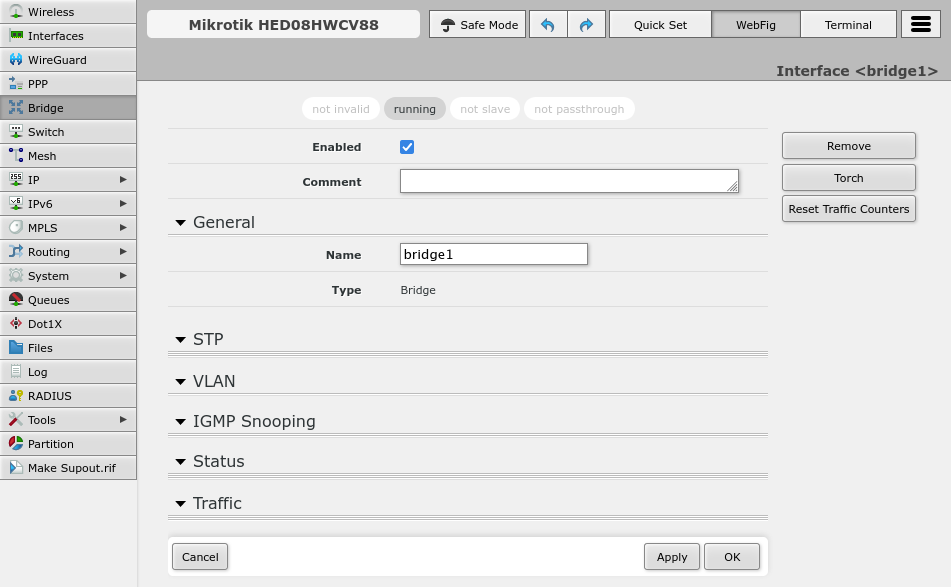

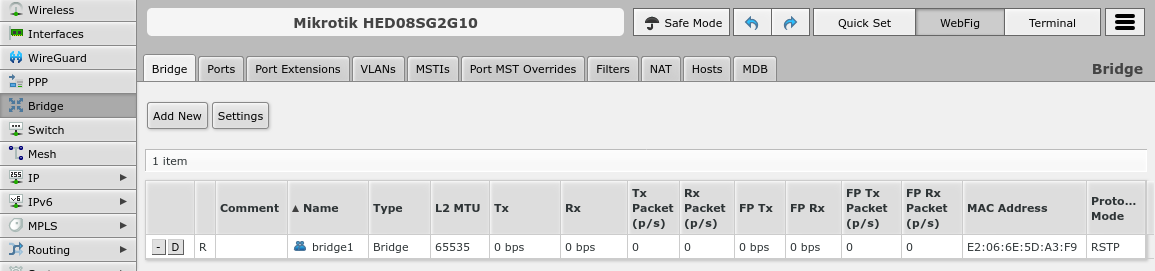

Przykład WebFig

Wiele sieci, mostkowanie interfejsów + VLANy

Do uruchomienia wielu sieci bezprzewodowych na jednej karcie, należy stworzyć nowy (wirtualny) interfejs bezprzewodowy powiązany ze wskazanym (zwykłym) interfejsem bezprzewodowym i odpowiednio skonfigurować nowy interfejs.

Wiele sieci bezprzewodowych na jednym AP tworzy się po to, by podzielić użytkowników sieci bezprzewodowych na odrębne sieci, np. na pracowników firmy i gości. Zwykle pożądane jest utrzymanie takiego podziału w sieci dystrybucyjnej, tzn. w połączeniu do switchy/routerów tworzących szkielet wewnętrznej sieci. Do osiągnięcia tego wykorzystuje się wirtualne sieci lokalne – VLANy.

Do wykonania takiej konfiguracji, można:

stworzyć mostek,
włączyć na nim wsparcie VLANów,
podłączyć do niego interfejsy przyporządkowując je do właściwych VLANów,
ustawić reguły wskazujące na których połączeniach poza zwykłym ruchem mają być przekazywane pakiety z innych VLANów z odpowiednimi znacznikami²⁾,
[opcjonalnie] można podłączyć do wybranych VLANów na mostku interfejs typu vlan dla łączności L3, np. przypisania urządzeniu adresu IP z tej sieci.

[link do obrazka]

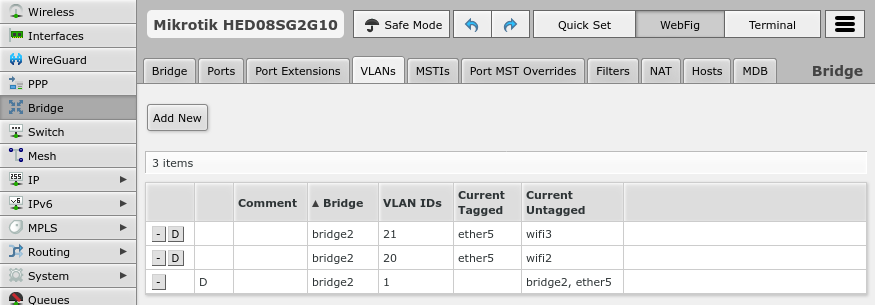

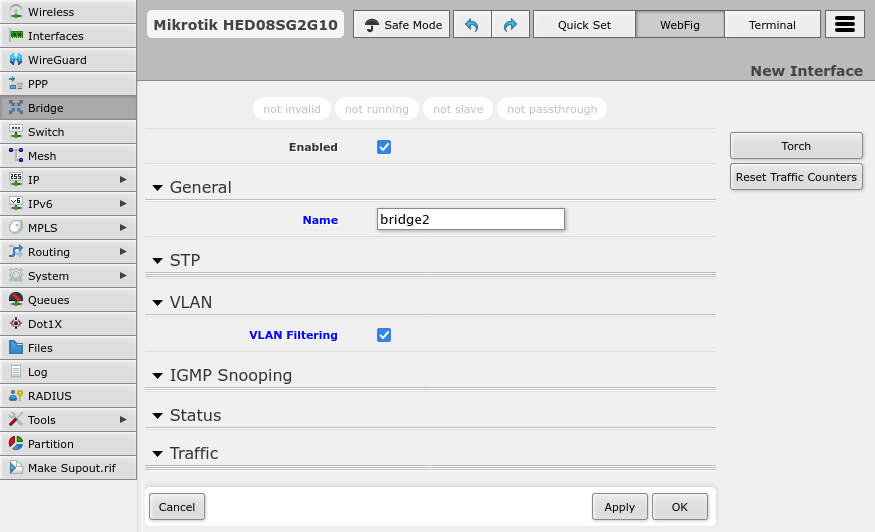

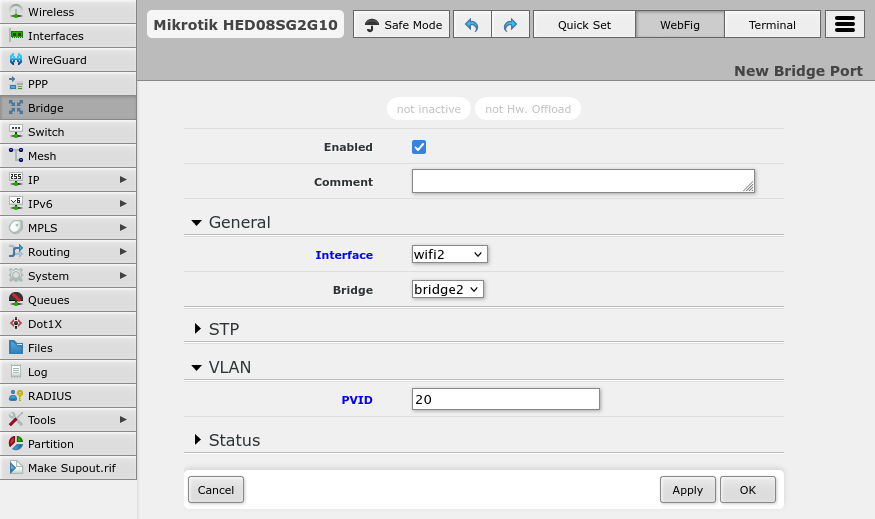

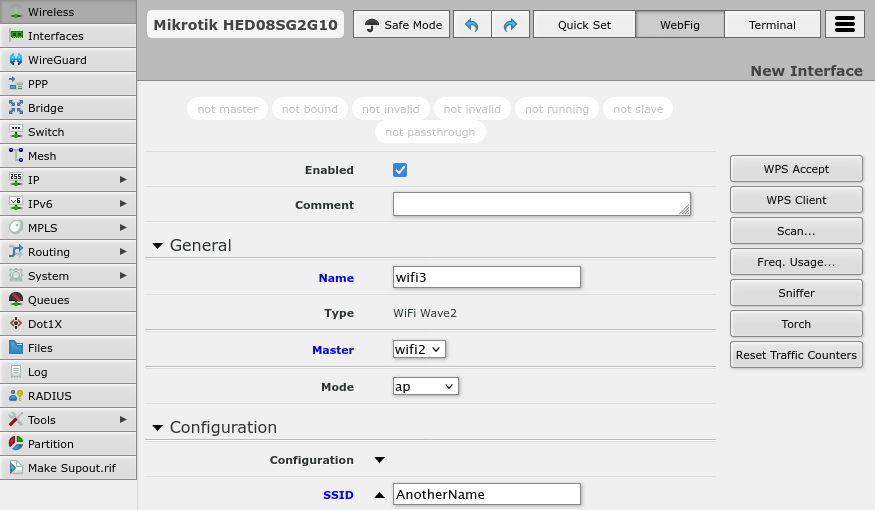

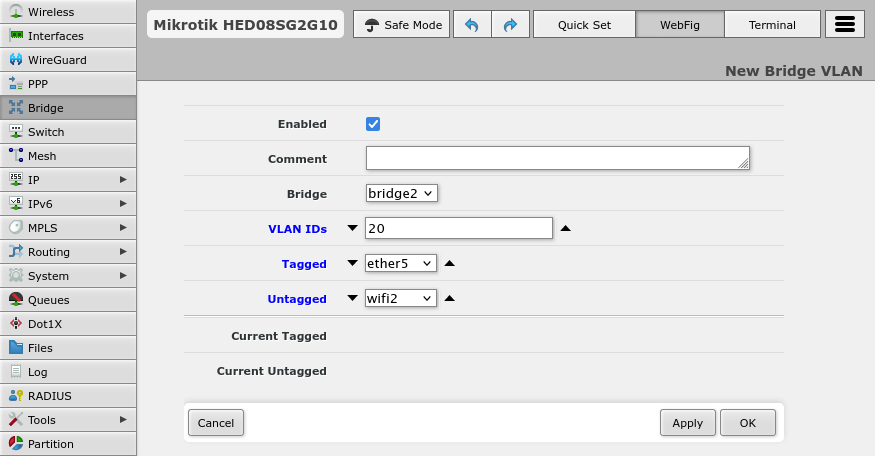

Przykład WebFig - konfiguracja drugiej sieci wifi i wysłania tych sieci trunkiem

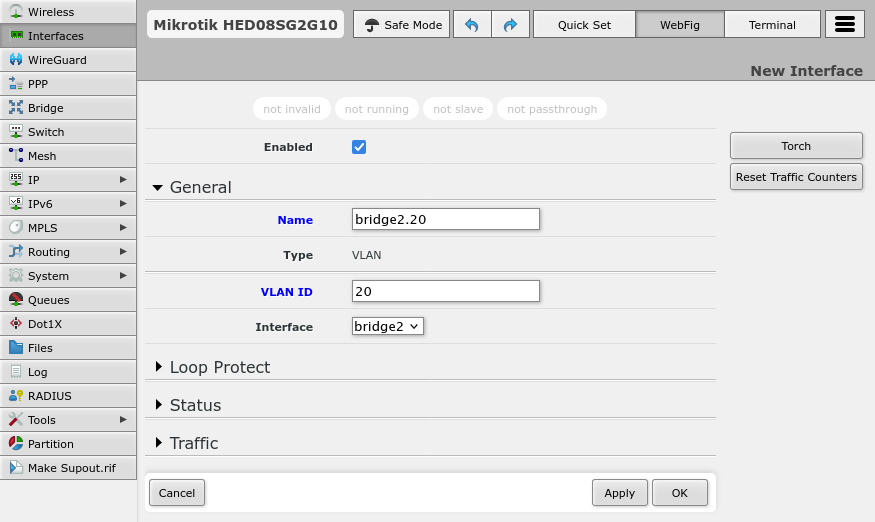

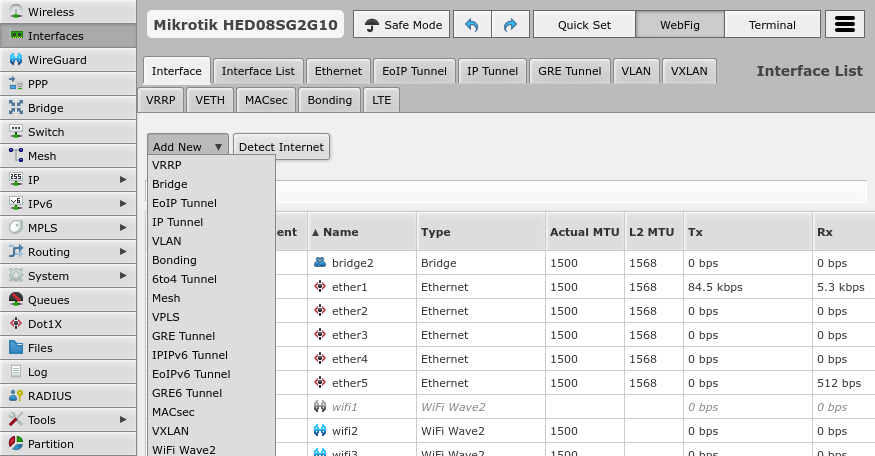

Przykład WebFig - dodawanie interfejsu w jednym z VLANów dla podłączenia go na warstwie trzeciej do routera

Przykład CLI

[admin@Mikrotik] > /interface/wifiwave2 set wifi2 disabled=no
                   configuration.ssid=SiecZHaslem configuration.country=Poland configuration.mode=ap
                   security.authentication-types=wpa2-psk,wpa3-psk security.passphrase=hasloDoSieci
[admin@Mikrotik] > /interface/wifiwave2 add master-interface=wifi2 name=wifi3 disabled=no
                   configuration.ssid=SiecBezHasla configuration.country=Poland configuration.mode=ap
                   security.authentication-types=owe

[admin@Mikrotik] > /interface/bridge add name=bridge2 vlan-filtering=yes
[admin@Mikrotik] > /interface/bridge/port add bridge=bridge2 interface=ether5
[admin@Mikrotik] > /interface/bridge/port add bridge=bridge2 interface=wifi2 pvid=20
[admin@Mikrotik] > /interface/bridge/port add bridge=bridge2 interface=wifi3 pvid=21
[admin@Mikrotik] > /interface/bridge print
Flags: X - disabled, R - running
 0 R name="bridge2" mtu=auto actual-mtu=1500 l2mtu=1568 arp=enabled arp-timeout=auto mac-address=48:A9:8A:B8:DA:7F protocol-mode=rstp fast-forward=yes igmp-snooping=no auto-mac=yes ageing-time=5m
     priority=0x8000 max-message-age=20s forward-delay=15s transmit-hold-count=6 vlan-filtering=yes ether-type=0x8100 pvid=1 frame-types=admit-all ingress-filtering=yes dhcp-snooping=no
[admin@Mikrotik] > /interface/bridge/port print
Flags: R - RUNNING
Columns: INTERFACE, BRIDGE, HW, PVID, PRIORITY, PATH-COST, INTERNAL-PATH-COST, HORIZON
#   INTERFACE  BRIDGE   HW   PVID  PRIORITY  PATH-COST  INTERNAL-PATH-COST  HORIZON
0 R ether5     bridge2  yes     1  0x80             10                  10  none
1   wifi2      bridge2         20  0x80             10                  10  none
2   wifi3      bridge2         21  0x80             10                  10  none
[admin@MikroTik] > /interface/bridge/vlan add bridge=bridge2 vlan-ids=20 tagged=ether5 untagged=wifi2
[admin@MikroTik] > /interface/bridge/vlan add bridge=bridge2 vlan-ids=21 tagged=ether5 untagged=wifi3
[admin@MikroTik] > /interface/bridge/vlan print
Flags: D - DYNAMIC
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
#   BRIDGE   VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
0 D bridge2         1                  bridge2
                                       ether5
1   bridge2        20  ether5          wifi2
2   bridge2        21  ether5          wifi3

[admin@MikroTik] > /interface/bridge/vlan set 1 tagged=ether5,bridge2
[admin@MikroTik] > /interface/bridge/vlan print
Flags: D - DYNAMIC
Columns: BRIDGE, VLAN-IDS, CURRENT-TAGGED, CURRENT-UNTAGGED
#   BRIDGE   VLAN-IDS  CURRENT-TAGGED  CURRENT-UNTAGGED
0 D bridge2         1                  bridge2
                                       ether5
1   bridge2        20  bridge2         wifi2
                       ether5
2   bridge2        21  ether5          wifi3
[admin@MikroTik] > /interface/vlan add interface=bridge2 name=bridge2.20 vlan-id=20
[admin@MikroTik] > /ip/addr add interface=bridge2.20 address=10.0.20.254/24
[admin@MikroTik] > /ping 10.0.20.1 count=2
Columns: SEQ, HOST, SIZE, TTL, TIME
SEQ  HOST       SIZE  TTL  TIME
  0  10.0.20.1    56   64  663us
  1  10.0.20.1    56   64  1ms715us

[admin@Mikrotik] > /interface print
Flags: X, R - RUNNING; S - SLAVE
Columns: NAME, TYPE, ACTUAL-MTU, L2MTU, MAX-L2MTU, MAC-ADDRESS
#    NAME        TYPE    ACTUAL-MTU  L2MTU  MAX-L2MTU  MAC-ADDRESS
0 R  ether1      ether         1500   1568       9214  48:A9:8A:B8:DA:7D
1    ether2      ether         1500   1568       9214  48:A9:8A:B8:DA:7E
2    ether3      ether         1500   1568       9214  48:A9:8A:B8:DA:7F
3    ether4      ether         1500   1568       9214  48:A9:8A:B8:DA:80
4 RS ether5      ether         1500   1568       9214  48:A9:8A:B8:DA:81
5 R  bridge2     bridge        1500   1568             48:A9:8A:B8:DA:81
9 R  bridge2.20  vlan          1500  65531             48:A9:8A:B8:DA:81
6 X  wifi1       wifi                                  48:A9:8A:B8:DA:82
7  S wifi2       wifi          1500                    48:A9:8A:B8:DA:83
7 RS wifi3       wifi          1500                    4A:A9:8A:B8:DA:83

Jeżeli usuniesz sobie IP po którym konfigurowałeś Mikrotika...

Zepsułem sobie wszystkie IPv4 na Mikrotiku, używam w trakcie zajęć modelu który nie ma portu szeregowego, co teraz?

Użyj istniejącego adresu IPv6:

wykonaj: ping ff02::1%p4p2 (gdzie p4p2 to nazwa przewodowej karty sieciowej którą jesteś bezpośrednio połączony do routera)
powinny odpowiedzieć dwa urządzenia: twój komputer i router Mikrotik
Adres kończący się jak twój MAC jest twój, ten drugi to Mikrotik
wykonaj ssh admin@fe80::4aa9:8aff:feb8:da7d%p4p2, zmieniając IPv6 LL i nazwę karty na odpowiednie (tzn. skopiuj i wklej z wyników pinga)
naciśnij Ctrl+C na prośbie ustawienia hasła
wykonaj /interface/bridge/port print, /interface print oraz /ip/address print żeby sprawdzić jak są ustawione interfejsy i adresy
popraw konfigurację, np. przez /ip/address add interface=ether1 address=192.168.88.1/24

Użyj program Winbox:

zainstaluj wine komendą zypper install -y wine
ściągnij program Winbox
upewnij się że masz jakikolwiek adres IPv4 na przewodowej karcie sieciowej bezpośrednio połączonej do routera
uruchom Winbox komendą wine ./winbox64.exe
wybierz zakładkę Neighbours i jeśli nie ma twojego routera, kliknij w Refresh
sprawdź poprawność loginu i hasła i kliknij Connect
popraw konfigurację

¹⁾ Informacje o domyślnych ustawieniach w zależności od modelu: https://help.mikrotik.com/docs/display/ROS/Default+configurations

²⁾ Port na którym przesyłane są, odpowiednio oznaczone ramki z różnych VLANów, nazywa się portem trunk. Ruch / ramki ethernetowe z odpowiednią etykietą (nagłówkiem zgodnym z protokołem 802.1Q) nazywa się po angielsku tagged. VLANy były omawiane w ramach laboratoriów Sieci Komputerowe 1.

Jan Kończak

Narzędzia użytkownika

Narzędzia witryny

Pasek boczny

Spis treści

Sieci bezprzewodowe na urządzeniach Mikrotik

Poruszanie się w CLI

Informacje o interfejsach

Konfiguracja sieci bezprzewodowej

Wyświetlanie listy podłączonych urządzeń

Mostkowanie interfejsów

Wiele sieci, mostkowanie interfejsów + VLANy

Jeżeli usuniesz sobie IP po którym konfigurowałeś Mikrotika...

Narzędzia strony
