lab-sec-net

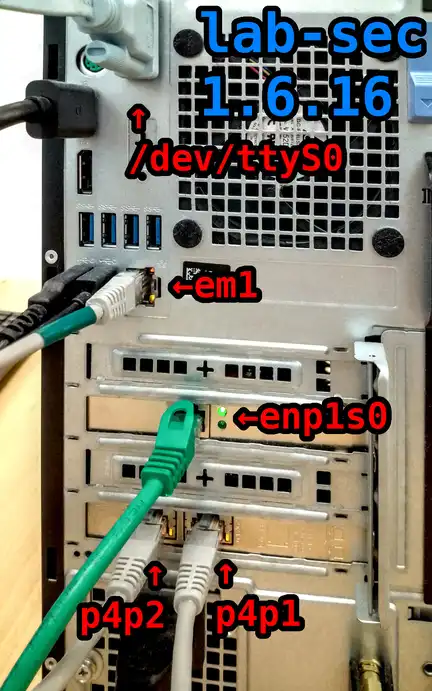

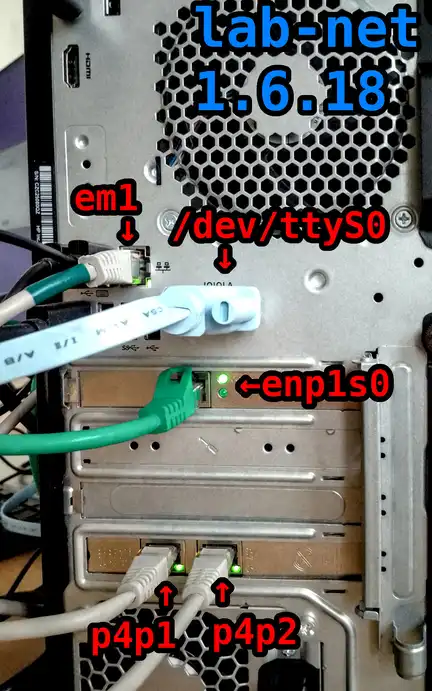

Laboratoria 1.6.16 (lab-sec) i 1.6.18 (lab-net)

Osobliwości

W lab-net komenda ethtool --identify dla interfejsów p4p1 i p4p2 wyłącza któreś diody (zamiast mrugać w sposób pozwalający zidentyfikować interfejs).

W lab-net karty p4p1 i p4p2 są na szynie PCI nie pozwalającej wyciągnąć pełnej prędkości interfejsu w trybie duplex.
(inxi -xxN raportuje kernel pcie: speed: 2.5 GT/s lanes: 1, co przy kodowaniu 8b/10b daje prędkość komunikacji 2Gbps między kartą a procesorem; narzut komunikacji PCI-E zabiera z tego swoją część przepustowości.)

Karty WifFi wbudowane (na płycie głównej)
1.6.18 (lab-net) Intel(R) Wi-Fi 6E AX211 160MHz
1.6.16 (lab-sec) Intel(R) Wireless-AC 9560 160MHz

Znane problemy:

  • karty w 1.6.16 komunikując się między sobą w sieci ad-hoc osiągają 200MBps po UDP i zawrotną prędkość 2Mbps po TCP (mierzone netperf, iperf3 i "ręcznie" z użyciem pv); obejście problemu: zmienić dyscyplinę kolejkową na cake:
    tc qdisc add root dev wlan0 cake
  • jeśli w którymkolwiek laboratorium karta intela jest podłączona do sieci ad-hoc, skanowanie (np. przez iw wlan0 scan) często kończy się komunikatem scan aborted! i malowniczym błędem karty w logu systemowym (patrz dmesg),
  • karty czasami nie ogarniają kanału 13 na paśmie 2.4GHz i po podłączeniu do sieci ad-hoc o szerokości kanału 40MHz pokazują że używają kanału 20 MHz i osiągają niską przepustowość (5Mbps-50Mbps); obejście problemu: używać kanałów 1+5 do ćwiczeń z sieci ad-hoc.

Zaplecze laboratoriów (1.6.17)

Switche

Cisco Business 350 (białe)

Model: Cisco Business CBS350-24P-4G-EU

Skonfigurowane z pustym hasłem.
Dostęp po konsoli szeregowej, SSH i przez HTTP.

Istotne komendy
Wyłączenie STP
ena
conf t
int ra gi1-24
spanning-tree disable
Mapowania IP↔MAC
ena
show mac address-table
Osobliwości

Oczekuje znaków ASCII 'delete' i 'backspace' zamiast standardowego '\e[3~' i 'delete' (por. tutaj)
Wciśnięcie klawisza ← usuwa znak pod kursorem, wciśnięcie Ctrl+← usuwa znak przed kursorem.
Żeby klawisze ← i Delete działały normalnie, trzeba odpowiednio przestawić emulator terminala.
Gotowy skrypt odpalający xterm z właściwymi ustawieniami: xterm-delbs.sh
Skrót na pulpit odpalający xterm z właściwymi ustawieniami: xterm-delbs.desktop
