OSPF
OSPF na routerach CISCO
[Ekstra] Inne

OSPF

Wstęp

Protokół stanu łącza (wewnątrz obszaru)

OSPF w wersji 2 działa tylko na IPv4, w wersji wersja 3 też na IPv6.

Każdy router konstruuje mapę sieci. Używa algorytmu dijkstry dla znajdowania najkrótszych ścieżek.

LSA

Link-State Advertisement (LSA) to pojedyncza jednostka informacji o sieci używana przez OSPF http://en.wikipedia.org/wiki/Link-state_advertisement
Przykładowo LSA może nieść informację o:

połączeniach wybranego routera OSPF z innymi routerami OSPF
sieciach IP do których należy router
o trasach z innego obszaru
trasach spoza OSPF

Działanie

Routery, wymieniając wiadomości Hello, nawiązują relację z sąsiadami.

Następnie przesyłają wzajemnie w wiadomościach database descriptions (DD) informacje jakie znają połączenia, routery etc. (tylko ID wszystkich znanych LSA).

Po transferze żądają nieznanych sobie wiadomości (LSA) wysyłając komunikat Link-State Request i otrzymują odpowiedź we wiadomościach Link-State Update.

Po każdej wykrytej zmianie router wysyła komunikat LSU z opisem zmian (LSA). Komunikat LSU jest rozgłaszana epidemicznie do wszystkich sąsiadów.

Żeby zapobiec zalewaniu sieci pakietami protokołu OSPF, w jednej domenie rozgłoszeniowej wybiera się router desygnowany i zapasowy router desygnowany (DR i DRother w CISCO) i dopuszcza się tylko komunikację do / z routera desygnowanego.

OSPF do odróżniania routerów wykorzystuje identyfikator routera - w CISCO to domyślnie najwyższy przypisany do urządzenia adres IP. Na router desygnowany wybierany jest router z najniższym priorytetem, jeśli priorytety są równe (a domyślnie są) - z najmniejszym identyfikatorem.

Adresy używane przez OSPF

OSPF w miarę możliwości (technicznych sieci) używa IP-multicast, wykorzystując dwa adresy:

224.0.0.5 - wszystkie routery - All OSPF Routers
224.0.0.6 - desygnowane routery - All DRouters

Przy konfiguracji OSPF pozwala podzielić sieć na obszary (areas). Routing w każdym obszarze jest wykonywany osobno, wykorzystując algorytm Dijkstry, między obszarami wymieniane są gotowe trasy. Obszar 0 (area 0) stanowi szkielet (backbone), wszystkie inne obszary muszą mieć z nim łączność. Router łączący dwa obszary nazywa się area border router (ABR).

http://en.wikipedia.org/wiki/Open_Shortest_Path_First

http://technet.microsoft.com/en-us/library/cc940481.aspx

Slajdy (wbrew tytułowi zawierają też informacje dla routerów CISCO)

OSPF na routerach CISCO

Konfiguracja

Najpierw należy wejść do trybu konfiguracji (znak zachęty: (config)#).

router ospf <processId> - wejście do konfiguracji procesu OSPF o podanym numerze.
Numer procesu jest lokalny - stąd można wybrać dowolny, np: router ospf 1. Prompt zmieni się na (config-router)#
- network <adres_ip> <odwrócona_maska> area <obszar> - dodaje sieci pasujące do wzorca do rozgłaszanych sieci oraz aktywuje na nich wymianę komunikatów OSPF. Dodanie pierwszej sieci włącza proces OSPF.
  Przykład: do dodania sieci 192.168.0.0/24 do obszaru 0 należy wpisać:
  network 192.168.0.0 0.0.0.255 area 0
  Można też podać "cały świat", który dopasuje się do każdej bezpośrednio podłączonej sieci:
  network 0.0.0.0 255.255.255.255 area 0
- auto-cost reference-bandwidth <prędkość_w_Mbps> – ustawia referencyjną prędkość używaną do automatycznego obliczania kosztów połączenia, np:
  auto-cost reference-bandwidth 1000
- default-information originate - włącza redystrybucję trasy domyślnej
- redistribute <co rozgłaszać> - włącza rozgłaszanie tras podanego typu - połączonych, statycznych lub z innego procesu/protokołu routingu. Uwaga: nie włącza OSPF na pasujących sieciach – tylko dodaje je do rozgłaszanych. Np:
  redistribute connected subnets - wszystkie bezpośrednio podłączone sieci
  redistribute static subnets - wszystkie trasy statyczne
  redistribute eigrp subnets - wszystkie trasy dostarczone przez protokół eigrp
- passive-interface <interfejs>|default – wyłącza nawiązywanie połączeń OSPF na wybranym interfejsie, lub domyślnie na wszystkich interfejsach.
  Przykład 1 – wyłącza wysyłanie i odbiór OSPF Hello na interfejsie FastEthernet 0/0:
  passive-interface FastEthernet 0/0
  Przykład 2 - pozwala na połączenia OSPF tylko na Serial 0/2/0-1
  passive-interface default
  no passive-interface Serial/0/2/0
  no passive-interface Serial/0/2/1

W trybie konfiguracji interface'u można ręcznie ustalić koszt łącza:

bandwidth <prędkość> - zmiana postrzeganej przez protokoły routingu prędkości
ip ospf cost <koszt> - sztuczna zmiana kosztu danego łącza dla OSPF

Diagnostyka

W trybie uprzywilejowanym:

show ip protocols
show ip ospf - informacje o działających procesach ospf
show ip ospf interface - informacje o stanie OSPF na interfejsach - koszt, sąsiedzi, lokalny identyfikator etc.
show ip ospf neighbor - informacje o sąsiadach
show ip ospf database - podsumowane dane o połączeniach
show ip ospf database network - podsumowane dane o sieciach łączących routery OSPF
show ip ospf database router - pełne dane o routerach i ich połączeniach

Każdemu protokołowi routingu CISCO przypisuje wartość AD (administrative distance). CISCO wybiera trasy biorąc pod uwagę wpierw trasy z najmniejszą AD, potem porównuje dopiero koszt. Zapis w tablicy routingu: [AD/koszt], np:

`O 10.1.3.0/24 [110/65] via 10.3.4.3, 00:49:11, FastEthernet0/0`	AD:110, koszt:65
`D 10.0.2.0/24 [90/2297856] via 10.2.4.2, 00:09:38, Serial0/0`	AD:90, koszt:2297856
`C 10.4.5.0/24 is directly connected, FastEthernet0/1`	AD:1

Przykładowe wyniki poleceń diagnostycznych

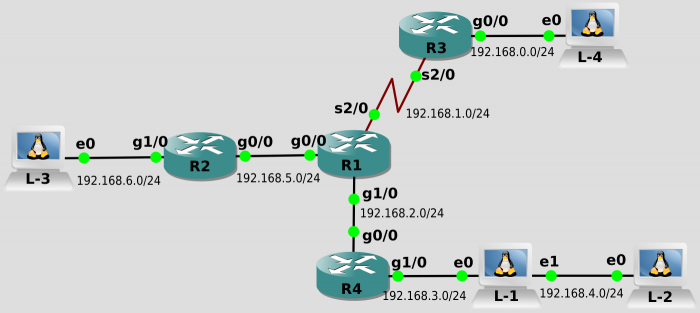

schemat sieci:

R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

O    192.168.4.0/24 [110/4] via 192.168.5.1, 00:03:34, GigabitEthernet0/0
C    192.168.5.0/24 is directly connected, GigabitEthernet0/0
C    192.168.6.0/24 is directly connected, GigabitEthernet1/0
O    192.168.0.0/24 [110/66] via 192.168.5.1, 02:40:04, GigabitEthernet0/0
O    192.168.1.0/24 [110/65] via 192.168.5.1, 02:45:19, GigabitEthernet0/0
O    192.168.2.0/24 [110/2] via 192.168.5.1, 02:45:19, GigabitEthernet0/0
O    192.168.3.0/24 [110/3] via 192.168.5.1, 02:45:19, GigabitEthernet0/0

R2#show ip protocols
Routing Protocol is "ospf 1"
  Outgoing update filter list for all interfaces is not set
  Incoming update filter list for all interfaces is not set
  Router ID 192.168.6.2
  Number of areas in this router is 1. 1 normal 0 stub 0 nssa
  Maximum path: 4
  Routing for Networks:
    192.168.5.0 255.255.255.0 area 0
    192.168.6.0 255.255.255.0 area 0
 Reference bandwidth unit is 1000 mbps
  Routing Information Sources:
    Gateway         Distance      Last Update
    192.168.1.3          110      02:37:21
    192.168.5.1          110      02:42:36
    192.168.4.1          110      00:00:51
    192.168.3.4          110      02:42:36
  Distance: (default is 110)

R2#show ip ospf interface GigabitEthernet0/0
GigabitEthernet0/0 is up, line protocol is up
  Internet Address 192.168.5.2/24, Area 0
  Process ID 1, Router ID 192.168.6.2, Network Type BROADCAST, Cost: 1
  Transmit Delay is 1 sec, State BDR, Priority 1
  Designated Router (ID) 192.168.5.1, Interface address 192.168.5.1
  Backup Designated router (ID) 192.168.6.2, Interface address 192.168.5.2
  Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5
    oob-resync timeout 40
    Hello due in 00:00:01
  Supports Link-local Signaling (LLS)
  Cisco NSF helper support enabled
  IETF NSF helper support enabled
  Index 1/1, flood queue length 0
    Next 0x0(0)/0x0(0)
  Last flood scan length is 1, maximum is 1
  Last flood scan time is 0 msec, maximum is 4 msec
  Neighbor Count is 1, Adjacent neighbor count is 1
    Adjacent with neighbor 192.168.5.1  (Designated Router)
  Suppress hello for 0 neighbor(s)

R2#show ip ospf neighbor

Neighbor ID     Pri   State           Dead Time   Address         Interface
192.168.5.1       1   FULL/DR         00:00:37    192.168.5.1     GigabitEthernet0/0

R2#show ip ospf database router

            OSPF Router with ID (192.168.6.2) (Process ID 1)

                Router Link States (Area 0)

  LS age: 1473
  Options: (No TOS-capability, DC)
  LS Type: Router Links
  Link State ID: 192.168.1.3
  Advertising Router: 192.168.1.3
  LS Seq Number: 80000009
  Checksum: 0x1AE5
  Length: 60
  Number of Links: 3

    Link connected to: another Router (point-to-point)
     (Link ID) Neighboring Router ID: 192.168.5.1
     (Link Data) Router Interface address: 192.168.1.3
      Number of TOS metrics: 0
       TOS 0 Metrics: 64

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 192.168.1.0
     (Link Data) Network Mask: 255.255.255.0
      Number of TOS metrics: 0
       TOS 0 Metrics: 64

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 192.168.0.0
     (Link Data) Network Mask: 255.255.255.0
      Number of TOS metrics: 0
       TOS 0 Metrics: 1


  LS age: 39
  Options: (No TOS-capability, DC)
  LS Type: Router Links
  Link State ID: 192.168.3.4
  Advertising Router: 192.168.3.4
  LS Seq Number: 80000008
  Checksum: 0x3348
  Length: 48
  Number of Links: 2

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 192.168.3.4
     (Link Data) Router Interface address: 192.168.3.4
      Number of TOS metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 192.168.2.4
     (Link Data) Router Interface address: 192.168.2.4
      Number of TOS metrics: 0
       TOS 0 Metrics: 1


  LS age: 114
  Options: (No TOS-capability, No DC)
  LS Type: Router Links
  Link State ID: 192.168.4.1
  Advertising Router: 192.168.4.1
  LS Seq Number: 80000011
  Checksum: 0x78FF
  Length: 60
  Number of Links: 3

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 192.168.3.4
     (Link Data) Router Interface address: 192.168.3.1
      Number of TOS metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 192.168.4.0
     (Link Data) Network Mask: 255.255.255.0
      Number of TOS metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 127.0.0.1
     (Link Data) Network Mask: 255.255.255.255
      Number of TOS metrics: 0
       TOS 0 Metrics: 1


  LS age: 1856
  Options: (No TOS-capability, DC)
  LS Type: Router Links
  Link State ID: 192.168.5.1
  Advertising Router: 192.168.5.1
  LS Seq Number: 80000007
  Checksum: 0x435E
  Length: 72
  Number of Links: 4

    Link connected to: another Router (point-to-point)
     (Link ID) Neighboring Router ID: 192.168.1.3
     (Link Data) Router Interface address: 192.168.1.1
      Number of TOS metrics: 0
       TOS 0 Metrics: 64

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 192.168.1.0
     (Link Data) Network Mask: 255.255.255.0
      Number of TOS metrics: 0
       TOS 0 Metrics: 64

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 192.168.2.4
     (Link Data) Router Interface address: 192.168.2.1
      Number of TOS metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 192.168.5.1
     (Link Data) Router Interface address: 192.168.5.1
      Number of TOS metrics: 0
       TOS 0 Metrics: 1


  LS age: 1749
  Options: (No TOS-capability, DC)
  LS Type: Router Links
  Link State ID: 192.168.6.2
  Advertising Router: 192.168.6.2
  LS Seq Number: 80000007
  Checksum: 0xA544
  Length: 48
  Number of Links: 2

    Link connected to: a Stub Network
     (Link ID) Network/subnet number: 192.168.6.0
     (Link Data) Network Mask: 255.255.255.0
      Number of TOS metrics: 0
       TOS 0 Metrics: 1

    Link connected to: a Transit Network
     (Link ID) Designated Router address: 192.168.5.1
     (Link Data) Router Interface address: 192.168.5.2
      Number of TOS metrics: 0
       TOS 0 Metrics: 1

Przykładowa wymiana pakietów protokołu OSPF

https://www.cisco.com/c/en/us/td/docs/ios-xml/ios/iproute_ospf/configuration/15-mt/iro-15-mt-book/iro-cfg.html

[Ekstra] Inne

Implementacje wielu protokołów routingu, w tym OSPFv2, dla systemu Linux:

FRRouting https://frrouting.org/ (kiedyś Quaqqa, jeszcze wcześniej Zebra) - składnia (prawie) identyczna z CISCO
Bird http://bird.network.cz/
