Wstęp

• Programy do symulacji dynamiki molekularnej (np. NAMD, Amber, GROMACS) zapisują jej przebieg w postaci pliku trajektorii
• Istnieją różne formaty plików trajektorii, ale w ogólności są to skompresowane dane binarne
• Przykładowo, symulacja 500ns (500 \times 10^{-9}s) przy zapisie stanu co 10ps (10 \times 10^{-12}s) wymaga 50 tys. zapisanych ramek
• Aby w każdej ramce nie powielać tych samych informacji (np. nazwy atomów), trajektorię opisują zazwyczaj dwa pliki:
  • Topologia struktury (lista atomów zawierająca nazwy, parametry i czasami również informację o wiązaniach)
  • Binarny, skompresowany zapis współrzędnych i wektorów przemieszczenia dla każdej zapisanej ramki
• Analiza trajektorii polega na wyznaczeniu agregowanych cech sprawdzalnych w każdej ramce z osobna celem sprawdzenia np.:
  • Czy struktura pozostaje stabilnie połączona czy też niektóre wiązania się rozpadają?
  • Czy dojdzie do utworzenia nowych kontaktów poprzez dalsze zwinięcie się struktury?

Dane

• Pliki do analizy można pobrać z: https://chmura.put.poznan.pl/s/5VAIudyqeYcLHES
• Hasło:
• Trajektorie przygotowała dr Joanna Sarzyńska

Wizualizacja

1. Otwórz VMD
2. Z menu okna VMD Main wybierz File, New Molecule…

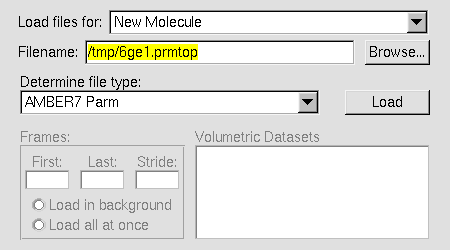

3. W oknie Molecule File Browser kliknij w przycisk Browse…, wskaż plik z rozszerzeniem .prmtop (wartość w polu Determine file type powinna się automatycznie ustawić na AMBER7 Parm) i kliknij w przycisk Load

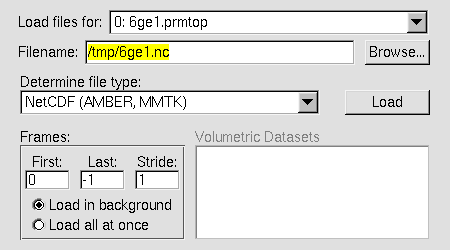

4. Ponownie kliknij w Browse…, wskaż plik z rozszerzeniem .nc (typ pliku powinien zostać rozpoznany jaki NetCDF (Amber, MMTK)), kliknij w przycisk Load i zaobserwuj w oknie VMD OpenGL Display wczytywane na bieżąco ramki

5. Z menu okna VMD Main wybierz Graphics, Representations

6. W oknie Graphical Representations kliknij w przycisk Create Rep:
   1. Ustaw Selected Atoms na nucleic
   2. Ustaw Coloring Method na ResName
   3. Ustaw Drawing Method na NewCartoon

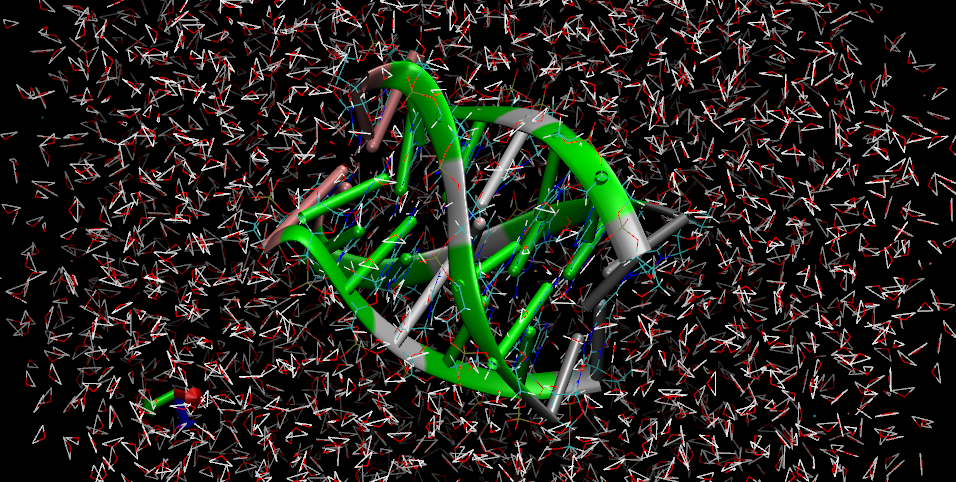

7. Powinieneś zobaczyć wizualizację taką jak poniżej

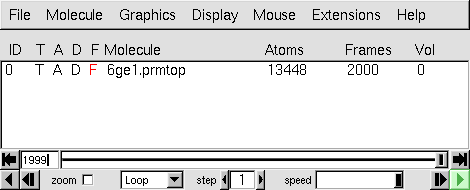

8. W oknie VMD Main kliknij w przycisk ▶️ (w prawym dolnym rogu, zaznaczony na zielono na zrzucie ekranu) i obserwuj zmiany zachodzące w wizualizowanej strukturze


Analiza

• Zainstaluj MDAnalysis
• Zapoznaj się z materiałami szkoleniowymi

Najważniejsze informacje

• Wczytanie topologii i trajektorii:

  from MDAnalysis.core.universe import Universe

  topology = ... # ścieżka do pliku z topologią
  trajectory = ... # ścieżka do pliku z trajektorią
  u = Universe(topology, trajectory)

• Pole u.atoms zawiera wszystkie atomy widziane jako obiekt klasy AtomGroup

• Dowolny wybór atomów np. u.atoms[50:70] również widziany jest jako obiekt klasy AtomGroup

• Właściwość AtomGroup::residues zwraca obiekt klasy ResidueGroup

• Właściwość ResidueGroup::atoms zwraca wszystkie atomy należące do reszty, zatem operacja u.atoms[0:1].residues.atoms zwróci wszystkie atomy z reszty, do której należy pierwszy atom

• Właściwości ResidueGroup::resnames i ResidueGroup::resids zwracają informację o nazwach i numerach reszt opisywanych przez obiekt

• Zarówno AtomGroup jak i ResidueGroup posiadają wiele użytecznych metod np.:

  • Dla grupy trzech atomów można wyznaczyć wartość kąta opisanego przez ich współrzędne (podobnie dla czterech atomów i kąta torsyjnego)
  • Dla dowolnej grupy atomów możemy wyznaczyć promień bezwładności (radius of gyration) określający rozkład masy (kompaktowe struktury mają niższą wartość promienia bezwładności niż struktury wydłużone w jednym kierunku)

Selekcje

• Obiekty klasy Universe lub AtomGroup posiadają metodę select_atoms zwracającą AtomGroup
• Metoda ta wspiera zaawansowany mechanizm selekcji atomów pozwalający filtrować po nazwach, typach, wg cech geometrycznych, itd. oraz łączyć w zapytaniu wiele klauzul logicznymi operatorami and, or, not
• Przykładowo, u.select_atoms('nucleic').residues.resnames pokaże nazwy reszt kwasów nukleinowych (ale uwaga - reszty kwasów nukleinowych rozpoznawane są wg listy predefiniowanych nazw)
• Zamiast poprzedniego zapytania można użyć u.select_atoms("byres name C4'").residues.resnames (atom C4’ występuje kwasach nukleinowych)
• Aby zaznaczyć wszystkie jony można użyć u.select_atoms("not resname WAT and (not byres name C4')")

Ramki trajektorii

• Każda ramka trajektorii zawiera współrzędne wszystkich atomów w kolejnych krokach symulacji

• W MDAnalysis każda iteracja po Universe::trajectory wpływa na zmianę wszystkich współrzędnych, a więc i wyliczanych z nich wartości

  print(u.angles[0].value())    # wartość kąta w ramce 0
  next(u.trajectory)
  print(u.angles[0].value())    # wartość kąta w ramce 1

• Ogólny schemat analizy trajektorii wygląda tak:

  features = []
  for ts in u.trajectory:
      frame = ts.frame          # numer ramki
      time = u.trajectory.time  # punkt czasowy danej ramki

      features.append(...)      # wyznacz wartość w aktualnej ramce
  ...                           # agreguj wyniki cząstkowe

Dodatkowe moduły

• W pakiecie MDAnalysis.analysis znajduje się wiele interesujących funkcji np. do wyznaczania wartości RMSD:

  r1 = u.select_atoms('resid 1')
  A = r1.positions
  u.trajectory[-1]              # wybierz ostatnią ramkę
  B = r1.positions
  print(MDAnalysis.analysis.rms.rmsd(A, B))

Zadanie

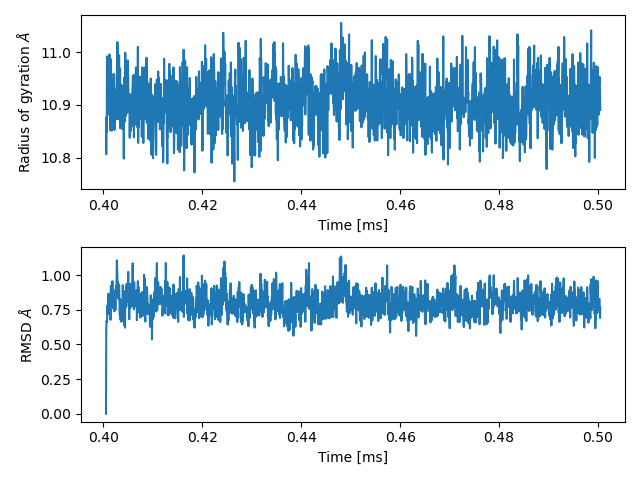

1. Przygotuj wykresy pokazujące wartość promienia bezwładności i RMSD (względem współrzędnych z pierwszej ramki) dla struktury RNA w każdej trajektorii (ocena 3.0)

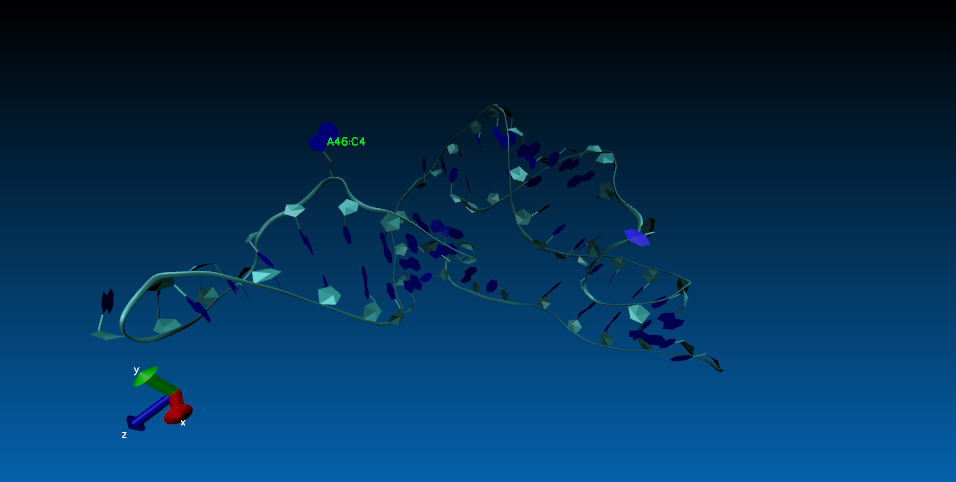

2. Przyjrzyj się symulacji zapisanej jako pz31.nc. Niektóre nukleotydy są wybrzuszone, więc podczas symulacji są bardziej elastyczne.
   Przeanalizuj ułożenie zasady azotowej dla nukleotydu o numerze 46. Wykorzystaj wartość kąta torsyjnego \chi zdefiniowanego dla puryn jako O4’-C1’-N9-C4. Przygotuj histogram wartości tego kąta w trajektorii (ocena 4.0)


   Uwaga! MDAnalysis pozwala wyliczyć wartość kąta torsyjnego opisanego przez AtomGroup złożony z czterech atomów. Jednak bardzo ważna jest kolejność atomów, a zaznaczając całą czwórkę jednym wywołaniem select_atoms możemy otrzymać selekcję w dowolnej kolejności. Dlatego w przypadku kątów torsyjnych, należy AtomGroup stworzyć z połączenia czterech jednoatomowych AtomGroup

3. W trajektorii 6GE1 mamy do czynienia z kwadrupleksem. To czteroniciowy motyw, który najczęściej tworzą guaniny. Cztery zasady azotowe tworzą tetradę dzięki niekanonicznym wiązaniom cis Watson-Crick Hoogsteen. W idealnej tetradzie atomy tworzące cztery zasady azotowe leżą na jednej płaszczyźnie, jednak w rzeczywistych strukturach występują lokalne zaburzenia. Można je zmierzyć przy pomocy parametru planarity deviation. W tym celu należy dla tetrady wyznaczyć geometryczny środek atomów N9 oraz geometryczny środek atomów C6. Wartością planarity deviation jest odległość między tymi punktami.
   Przygotuj wykres pokazujący wartość planarity deviation zmieniającą się w czasie dla tetrady złożonej z reszt o numerach 2, 9, 16, 23 (ocena 5.0)

   Do wyznaczenia geometrycznego środka można użyć AtomGroup::center_of_geometry(), które zwraca współrzędne X, Y, Z punktu.
