Algorytmy kombinatoryczne w bioinformatyce − Zadanie II
Przed przystąpieniem do realizacji zadania proszę zapoznać się z wykładem 2
(sekwencjonowanie cz. 1).
Definicje:
1-graf jest grafem, w którym niedopuszczone są krawędzie wielokrotne.
Graf sprzężony (adjoint) G=(V,A) grafu skierowanego
H=(U,V)
jest 1-grafem, którego wierzchołki reprezentują łuki z H i który
posiada łuk od x do y wtedy i tylko wtedy, gdy w H
wierzchołek końcowy łuku x jest wierzchołkiem początkowym łuku y.
Skierowany graf liniowy to graf sprzężony G 1-grafu H. Innymi
słowy, jeśli H jest 1-grafem, to G jest jego grafem sprzężonym
oraz liniowym, jeśli H nie jest 1-grafem, to G jest jego grafem
sprzężonym, ale nie liniowym.
1-graf G=(V,A) jest grafem sprzężonym wtedy i tylko wtedy,
gdy następująca własność jest spełniona dla każdej pary x,y
∈ V:
N+(x) ∩ N+(y) ≠ Ø
⇒ N+(x) = N+(y)
gdzie N+(x) jest zbiorem następników x. Czyli,
dla każdej pary wierzchołków grafu, ich zbiory (bezpośrednich) następników
muszą być albo rozłączne, albo identyczne.

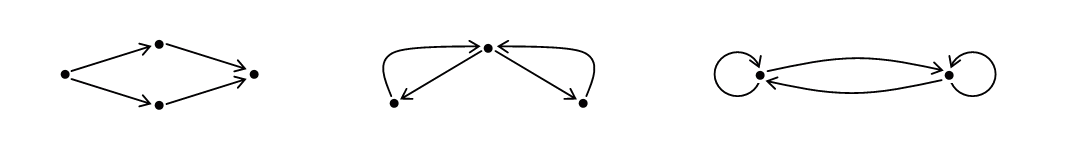

Dla grafów skierowanych: graf sprzężony jest grafem liniowym wtedy i tylko
wtedy, gdy nie zawiera jako podgrafu żadnej z następujących struktur:

Każda z powyższych struktur odpowiada bowiem łukom wielokrotnym w grafie H.
Źródło:
C. Berge, Graphs and Hypergraphs, North-Holland Publishing Company,
London, 1973.
J. Błażewicz, A. Hertz, D. Kobler, D. de Werra, On some properties
of DNA graphs, Discrete Applied Mathematics 98, 1-19, 1999.
Treść zadania:
Należy zaimplementować algorytm dokładny o złożoności wielomianowej
realizujący następujące czynności:
− wczytanie dowolnego grafu skierowanego z pliku tekstowego,
− sprawdzenie, czy wczytany graf jest grafem sprzężonym,
− jeśli graf jest grafem sprzężonym, sprawdzenie, czy jest grafem liniowym,
− wypisanie komunikatu o wyniku powyższego sprawdzenia,
− jeśli graf jest grafem sprzężonym, przekształcenie go w jego graf
oryginalny (H),
− zapisanie grafu wynikowego H do pliku tekstowego innego niż
wejściowy, lecz w tym samym formacie.
Graf na wejściu może być dowolnym nieważonym grafem skierowanym, tzn. może być
spójny bądź nie, może zawierać pętle własne, wierzchołki izolowane, krawędzie
wielokrotne. Można założyć, że graf nie będzie miał więcej niż 20 wierzchołków.
Format zapisu grafu w pliku tekstowym jest dowolny, ale musi być jednoznaczny
i czytelny dla użytkownika. Przykładowo, nie wystarczy grafu zapisać w postaci
zestawu łuków (x,y), gdyż w ten sposób pomijane są wierzchołki izolowane.
Reprezentacja macierzowa jest nierekomendowana ze względu na trudność edycji
przy większej liczbie wierzchołków. Aby upewnić się, że plik wyjściowy jest
w tym samym formacie co wejściowy, proszę przeprowadzić testy, podając
wyjście na wejście programu.
Przekształcenie grafu G w graf H można zrealizować wg uznania,
jednak moim zdaniem najprostszym sposobem jest podany poniżej. Każdy
wierzchołek z G zamieniamy najpierw na osobny łuk w H. Następnie,
dla każdego łuku w G realizujemy odpowiednie połączenie w H
poprzez przeindeksowanie wierzchołków z H. Przykładowo, dla grafu
G złożonego z łuków (a,b), (b,c), (b,d), (d,a), tworzymy graf H
najpierw jako taki zbiór rozłącznych łuków: (1,2), (3,4), (5,6), (7,8), które
reprezentują odpowiednio wierzchołki a, b, c, d. Następnie należy odtworzyć
jeden do jednego połączenia obecne w G w następujący sposób. Mamy łuk
(a,b) w G, czyli w H musi być przejście ze zgodnym zwrotem
z łuku odpowiadającego a do łuku odpowiadającego b. Dla rozłącznych obecnie
łuków (1,2) i (3,4) potrzebujemy więc skompresować wierzchołki 2 i 3 do
jednego, co łatwo uczynić przez przeindeksowanie w zbiorze wszystkich
wystąpień 3 na 2. Otrzymujemy łuki (1,2), (2,4), (5,6), (7,8). Tak samo
należy postąpić dla wszystkich łuków z G po kolei. Po zastosowaniu tej
procedury graf na wyjściu nie będzie miał wierzchołków poindeksowanych po
kolei, można albo tak zostawić (tylko wtedy format zapisu grafu musi taką
sytuację uwzględnić), albo wierzchołki przeindeksować, żeby były po kolei.
Gotowy program należy przetestować na wygenerowanych we własnym zakresie
instancjach, wśród których znajdzie się co najmniej 10 grafów będących grafami
sprzężonymi (część z nich także grafami liniowymi) o rozmiarze co najmniej 10
wierzchołków. Grafy powinny być różnorodne, żeby testy mogły wykryć ewentualne
błędy w programie, generalnie powinny charakteryzować się odpowiednią
złożonością, np. nie powinny być drzewami, warto uwzględnić długie
przeplatające się cykle. Integralną częścią testów jest "ręczne" sprawdzenie,
czy wynik transformacji grafu jest poprawny.
W sprawozdaniu należy zamieścić: opis zastosowanego formatu zapisu grafu,
opis algorytmu, oszacowanie złożoności algorytmu, opis przeprowadzonych
testów wraz z wizualizacją przykładowych transformacji przeprowadzonych
przez algorytm (tzn. rysunki grafów wejściowych G i ich grafów
oryginalnych H, dla co najmniej czterech transformacji na grafach
o co najmniej 10 wierzchołkach), wnioski. Rysując grafy, proszę unikać
przedstawiania powiązań za pomocą łuków dwukierunkowych (jeden łuk o dwóch
zwrotach), a łuki grafu H proszę opisać indeksem odpowiadającego
mu wierzchołka grafu G.
Termin realizacji:
Omówienie zadania: 15 października (grupa wtorkowa), 16 października
(grupa środowa) i 10 października (grupy czwartkowe).
Oddanie sprawozdania i zaliczenie zadania: 19 listopada (grupa wtorkowa),
20 listopada (grupa środowa) i 14 listopada (grupy czwartkowe).
