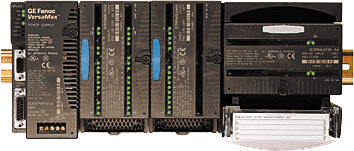

Sterowniki PLC VersaMax



VersaMax to uniwersalny sterownik o systemie modułowym, który może pracować jako niezależny sterownik lub może stanowić część większego rozproszonego systemu sterowania. Może zawierać również inne sterowniki PLC i układy wejść/wyjść innych serii, oraz panele operatorskie. Moduły VersaMax łączy się zatrzaskowo, bezpośrednio ze sobą - nie wymagają żadnej kasety ani kabli połączeniowych. Są one konfigurowane automatycznie, działają na zasadzie "plug & play. Moduły zasilaczy, jednostek centralnych i moduły komunikacyjne można instalować tylko w pozycji pionowej, natomiast moduły wejść/wyjść można łączyć z pozostałymi modułami również obrócone o 90 oC. Wszystkie elementy systemu są przystosowane do montażu na szynie DIN. Moduły wejść i wyjść mogą być wyposażone w oddalone listwy zaciskowe kilku typów, połączone z modułami za pomocą oryginalnej wiązki kabli.



Moduły dostępne w ramach systemu VersaMax, w postaci modułów wejść dyskretnych:

Moduły wyjść dyskretnych:

Moduły wyjść przekaźnikowych:

Moduły mieszanych wejść/wyjść dyskretnych:

  • IC200MDD840 20 wejść; 24 V DC; logika dodatnia / 12 wyjść przekaźnikowych;2 A
  • IC200MDD841 20 wejść; 24 V DC; logika dodatnia / 12 wyjść przekaźnikowych;2 A 4 wejscia szybkiego licznia; generator PWM lub generator impulsów
  • IC200MDD842 16 wejść; 24 V DC; logika dodatnia / 16 wyjść; 0.5A; zabezpieczenie przeciwzwarciowe
  • IC200MDD843 10 wejść; 24 V DC; logika dodatnia / 6 wyjść przekaźnikowych;

Moduły wejść analogowych:

  • IC200ALG230 4 wejścia napięcie/prąd; rozdzielczość 12 bitów
  • IC200ALG240 4 wejścia napięcie/prąd; rozdzielczość 16 bitów; izolowane kanały
  • IC200ALG620 4 wejść do współpracy z czujnikami oporowymi; rozdzielczość 16 bitów
  • IC200ALG630 7 wejść do współpracy z termoparami; rozdzielczość 16 bitów

Moduły wyjść analogowych:

  • IC200ALG320 4 wyjścia prądowe; rozdzielczość 12 bitów
  • IC200ALG321 4 wyjścia napięciowe; rozdzielczość 12 bitów
  • IC200ALG331 4 wyjścia napięciowe/prądowe; rozdzielczość 14 bitów; izolacja 1500V AC

Moduły wyjść analogowych:

  • IC200ALG320 4 wyjścia pr±dowe; rozdzielczość 12 bitów
  • IC200ALG321 4 wyjścia napięciowe; rozdzielczość 12 bitów
  • IC200ALG331 4 wyjścia napięciowe/pr±dowe; rozdzielczość 14 bitów; izolacja 1500VAC

Moduły mieszane wejść/wyjść analogowych:

  • IC200ALG430 4 wyjścia napięciowe/pr±dowe; rozdzielczość 12 bitów / 2 wyjścia prądowe
  • IC200ALG431 4 wyjścia napięciowe/pr±dowe; rozdzielczość 12 bitów / 2 wyjścia napięciowe

    • Moduły komunikacyjne:

  • IC200BEM001 Moduł komunikacyjny do sieci GENIUS (Slave)
  • IC200BEM002 Moduł komunikacyjny do sieci Profibus DP (Slave)
  • IC200BEM003 Moduł komunikacyjny do sieci DeviceNet Bus (Master)

    • Interfejsy komunikacyjne

  • IC200GBI001 Interfejs systemu rozproszonego wejść/wyjść do sieci GENIUS (Slave)
  • IC200GBI002 Interfejs systemu rozproszonego wejść/wyjść do sieci Profibus DP (Slave)
  • IC200GBI003 Interfejs systemu rozproszonego wejść/wyjść do sieci DeviceNet Bus (Slave)

Zasilacze stosowane dla sterowników VrsaMax są na napięcie 24 VDC lub 120-240 VAC. VersaMAX posiada porty komunikacyjne RS 232 i RS 485 dla protokołów SNP, Modbus RTU Slave, ASCII Read/Writ. Jednostka centralna pamięć posiada pojemność 12 kB, oraz arytmetykę jest zmiennoprzecinkową. Jednostka posiada zegar czasu rzeczywistego, regulator PID, obsługa wyjść PWM i liczników impulsów wysokiej częstotliwości System VersaMax jest programowany za pomocą oprogramowania VersaPro dla Windows 95 i Windows NT. Posiada szerokie możliwości diagnostyczne, oraz jest łatwy w instalacji jak i w obsłudze. Jest niedrogi w stosunku do oferowanych możliwości. Ma on w przyszłości zastąpić oprogramowanie Logicmaster pracujące w systemie DOS.
