Sterowanie sekwencyjne procesem wsadowym


Jednym z często realizowanych zadań jest sterowanie sekwencyjne procesem wsadowym. Proces został przedstawiony przy pomocy symulacji, która przedstawia symulację statyczną i dynamiczną. Zadanie to zostało zrealizowane przy użyciu regulatora PID.


Opis procesu

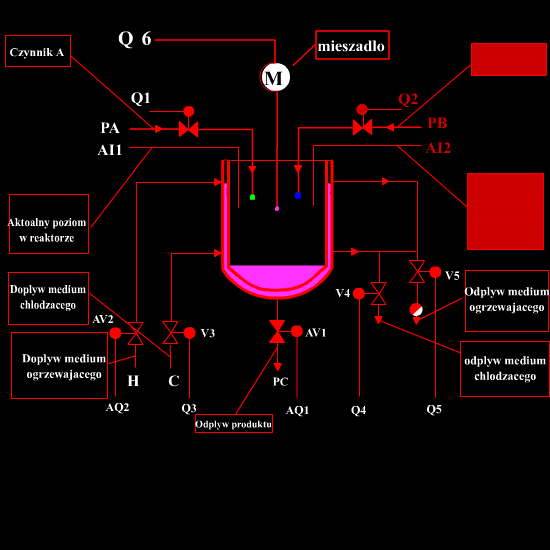

Wewnątrz reaktora znajdują się następujące elementy:
1) Czujnik pomiaru aktualnego poziomu czynników znajdujących sie w reaktorze
2)Czujnik pomiaru aktualnej wartości temperatury czynników znajdujących sie w reaktorze
3)Mieszadło wprawiane w ruch silnikiem załączany sygnałem Q6
Doprowadzenie czynników do reaktora odbywa się za pomocą dwóch zaworów dwupołożeniowych.

Temperatura jest stała i wynosi 5 stopni Celsjusza. Odprowadzenie produktu odbywa się za pomocą zaworu analogowego. Reaktor jest otoczony płaszczem , który umożliwia ogrzewanie lub chłodzenie reaktora.
